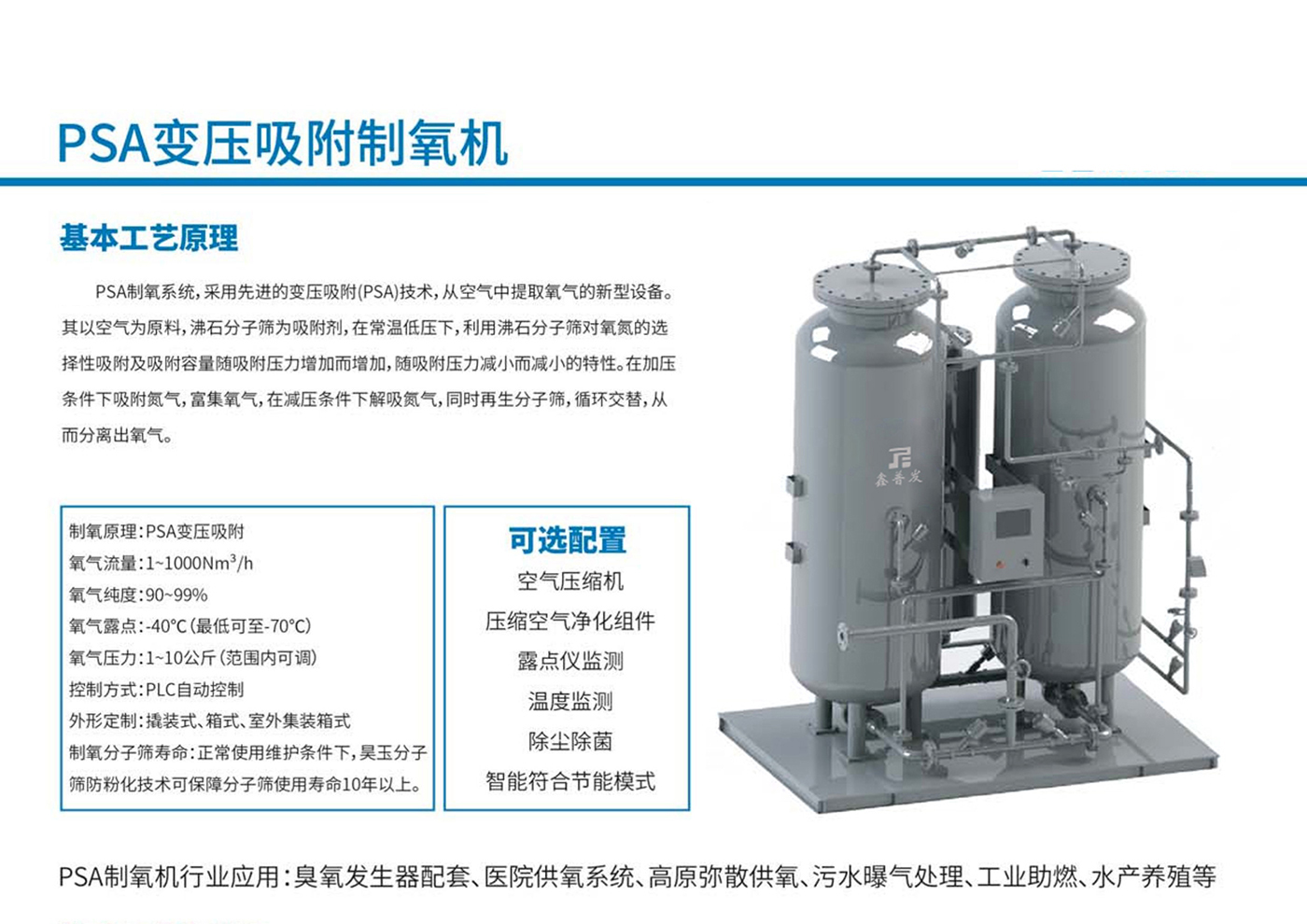

PSA 变压吸附制氧机

PSA制氧系统,采用先进的变压吸附(PSA)技术,从空气中提取氧气的新型设备。其以空气为原料,沸石分子筛为吸附剂,在常温低压下,利用沸石分子筛对氧氮的选择性吸附及吸附容量随吸附压力增加而增加,随吸附压力减小而减小的特性。在加压条件下吸附氮气,富集氧气,在减压条件下解吸氮气,同时再生分子筛,循环交替,从而分离出氧气。



型号空气工芝 缓冲罐氧气工艺 缓冲罐氧含量对应流量值主机尺寸mm
90%93%
HYO2-50.50.554.451400x1000x2150
HYO2-100.750.75108.91500x1100x2300
HYO2-15111513.351650x1100x2200
HYO2-201.51.52017.81800x1400x2470
HYO2-30223026.72000x1400x2670
HYO2-40334035.62200x1400x3000
HYO2-50445044.52400x1600x3000
HYO2-60556053.42600x1800x3200
HYO2-80668071.22900x2100x3400
HY02-10077100893200x2300x3500


设计工况说明:
• 以上数据表是压缩空气在0.7Mpa的进气压力和20°C进气温度条件下计算得出(气体单位状态参考条件:20摄氏度,1013毫巴(a),相对湿度0%,海拔0米)。
• 如果压缩空气进气压力、进气温度、用户所处的环境温度、湿度、海拔条件发生变化,以上数据表须进行参数修正。例如同一型号制氮机的进气压力提高,性能将有所提升;反之,进气温度、环境湿度、海拔升高,性能将有所降低。具体请咨询昊玉公司技术人员。
• 进制氧机吸附塔前压缩空气须满足ISO 8573-1:20101.2.1级别,对防止分子师进油进水非常重要。
• 上表尺寸和重量均不包含空气工艺缓冲罐和氧气工艺缓冲罐,实际尺寸和重量以最终设计为准。
• 空气缓冲罐和氧气缓冲罐应选择合适的容积大小,且距离制氮主机的距离不能超过10米。
