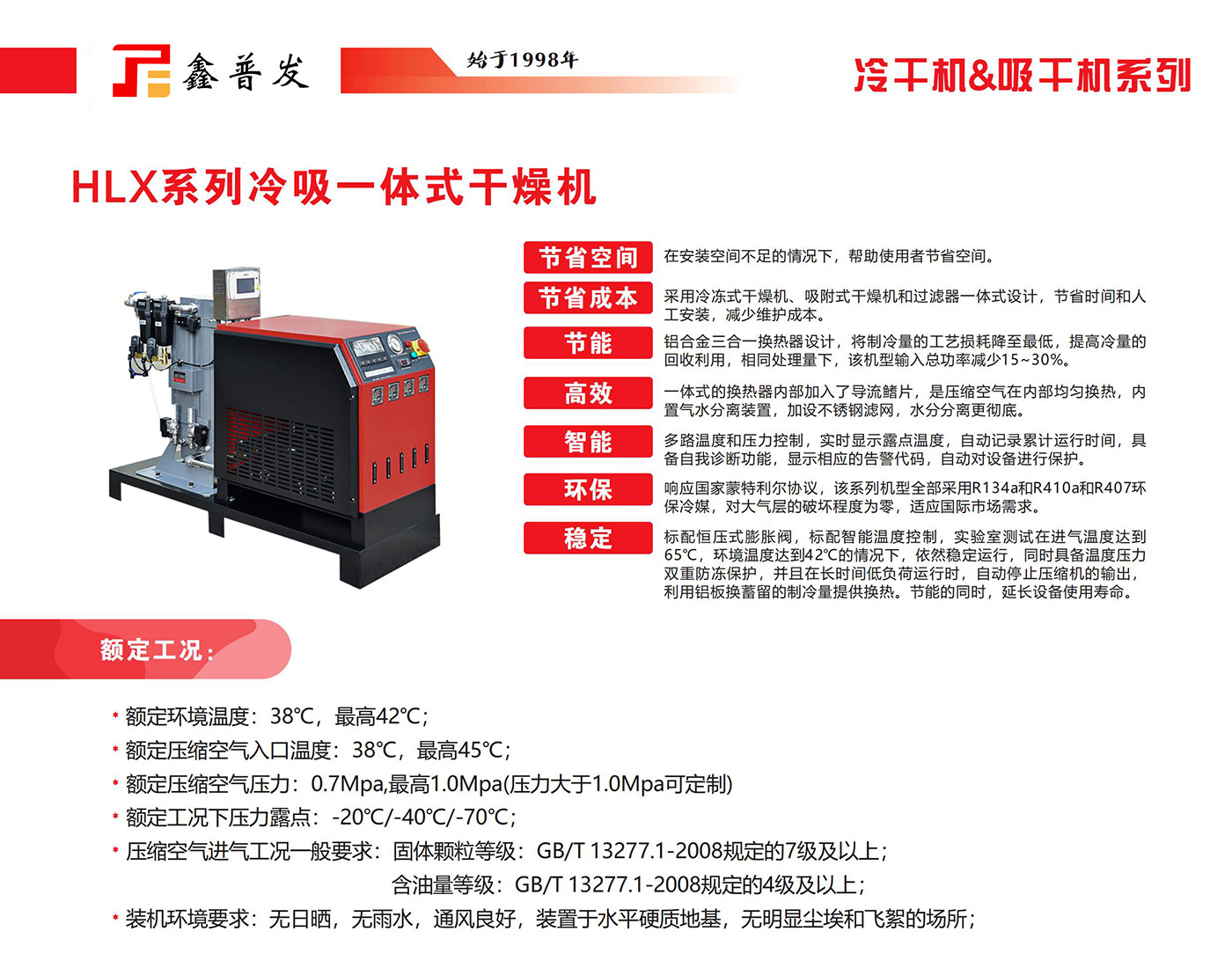

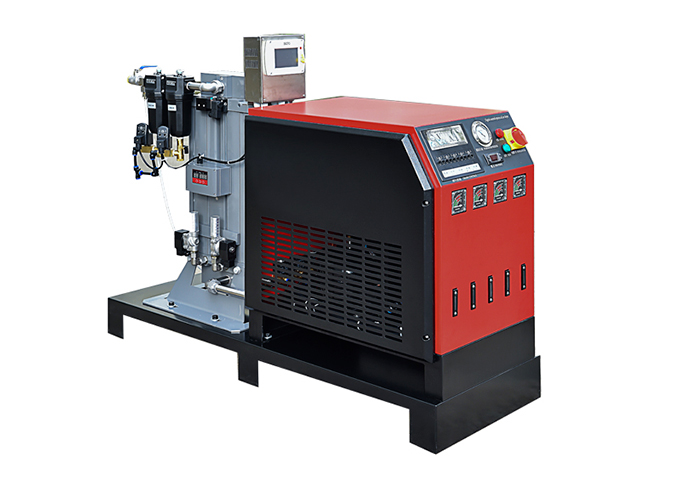

HLX系列冷吸一体式干燥机

专注于压缩空气后处理系统及医疗用气系统

专注于压缩空气后处理净化系统及医疗用气系统的国家高新技术企业。具备完全自主研发能力,申请/获得专利近百项,形成了立体的知识产权保护体系,产品远销国内外,屡获殊荣。主笔制定多项国家及行业标准。 致于压缩气体的净化后处理及医疗用气系统的研发、生产。 产品范围:冷冻式干燥机、吸附式干燥机、管道精密过滤、制氧机、制氮机、气水分离器、滤芯、气动元件等。



型号最大处理量 (m3/min)压力露点 (°C)电源输入功率 (kw)空气管路连接系统最大压 降(Mpa)整机重量 (kg)整机尺寸长宽高 (mm)噪音
HLX010-201.2-20220V50HZ0.5RC3/4"= 0.0351001200*660*1000=75 dB (A)
HLX020-202.2-20220V50HZ0.65RC3/4”= 0.0351281200*800*1100=75 dB (A)
HLX030-203.6-20220V50HZ0.86RC1"= 0.0351861200*800*1100=75 dB (A)
HLX060-206.5-20220V50HZ1.39RC1-1/2n= 0.0352651500*1000*1100=75 dB (A)
HLX080-208.5-20220V50HZ2RC2n= 0.0352881500*1000*1600=75 dB (A)
HLX100-2011-20220V50HZ2.56RC2”= 0.0353681500*1000*1600=75 dB (A)
HLX120-2013.5-20220V50HZ2.76RC2n= 0.0354501500*1000*1700=75 dB (A)
HLX150-2017-20380V50HZ3.13DN50法兰= 0.0355502200*1700*1700=75 dB (A)
HLX200-2022-20380V50HZ3.83DN65法兰= 0.03510502200*1700*1800=75 dB (A)
HLX010-401.15-40220V50HZ0.5RC3/4"= 0.0351001200*660*1000=75 dB (A)
HLX020-402-40220V50HZ0.65RC3/4"= 0.0351281200*800*1100=75 dB (A)
HLX030-403.3-40220V50HZ0.86RC1n= 0.0351861200*800*1100=75 dB (A)
HLX060-406.2-40220V50HZ1.39RC1-1/2"= 0.0352651500*1000*1100=75 dB (A)
HLX080-408-40220V50HZ2RC2n= 0.0352881500*1000*1600=75 dB (A)
HLX100-4011-40220V50HZ2.56RC2"= 0.0353681500*1000*1600=75 dB (A)
HLX120-4012-40220V50HZ2.76RC2n= 0.0354501500*1000*1700=75 dB (A)
HLX150-4016-40380V50HZ3.13DN50法兰= 0.0355502200*1700*1700=75 dB (A)
HLX200-4020-40380V50HZ3.83DN65法兰= 0.03510502200*1700*1800=75 dB (A)
HLX010-701.15-70220V50HZ0.5RC3/4"= 0.0351001200*660*1000=75 dB (A)
HLX020-702.3-70220V50HZ0.65RC3/4"= 0.0351281200*800*1100=75 dB (A)
HLX030-703.6-70220V50HZ0.86RC1n= 0.0351861200*800*1100=75 dB (A)
HLX060-705.6-70220V50HZ1.39RC1-1/2"= 0.0352651500*1000*1100=75 dB (A)
HLX080-708.5-70220V50HZ2RC2n= 0.0352881500*1000*1600=75 dB (A)
HLX100-7011-70220V50HZ2.56RC2n= 0.0353681500*1000*1600=75 dB (A)
HLX120-7013.8-70220V50HZ2.76RC2n= 0.0354501500*1000*1700=75 dB (A)
HLX150-7017-70380V50HZ3.13DN50法兰= 0.0355502200*1700*1700=75 dB (A)
HLX200-7020-70380V50HZ3.83DN65法兰= 0.03510502200*1700*1800=75 dB (A)


冷冻式干燥机处理量选择参考的公式:
        • 额定环境温冷干机处理量=空压机排气量/C1*C2*C3*C4
C1:环境温度修正系数C2:进气温度修正系数<3:工作压力修正系数<4:压力露点修正系数


        C1:环境離修辱数
°C20253036404550
修正系数1.251.121.061.000.90.80.7


        C2:进气温度修正系数
°C30354045505560
修正系数1.151.11.051.000.850.70.45


        C3:工作压力修正系数
Mpa0.20.30.40.50.60.70.80.91.01.21.52
修正系数0.640.730.820.890.951.001.051.071.11.151.261.38


        C4:压力露点修正系数
°C35710
修正系数1.01.11.21.3


吸附式干燥机的选型:
• 额吸干机的处理能力是根据GB10893-89标准确定的,其条件为入口压力7bar,入口饱和空气温度为38。
  当入口空气压力不符合于此工况时,需按以下方法修正:
