阿特拉斯冷干机吸干机

冷干机

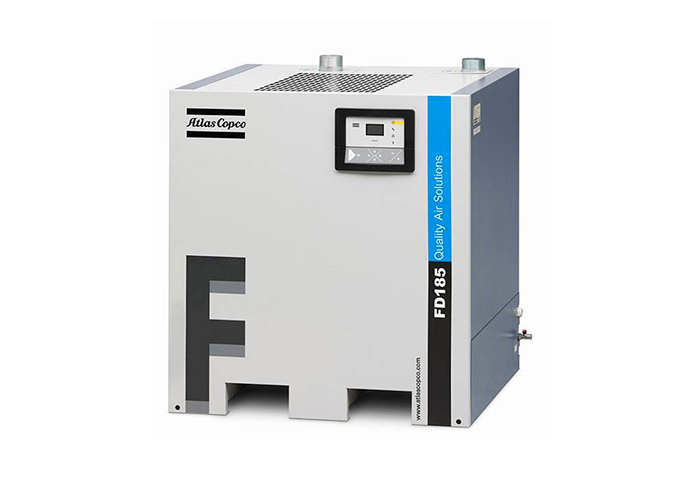

高级冷冻式干燥机 FD-01.jpg


冷冻式干燥机 FFX-02.jpg

ATLAS COPCO 后处理产品系列汇总 - (OFA)

产品分类	产品名称	压力露点/参数	平均耗气量%	标准机产品型号	流量范围m˙/min(FAD)	产地
冷干机系列	环保型冷干机	3-10°C	0%	FX17 - 21；F330-6600	20 - 400	无锡
冷干机系列	高级环保型冷干机	3°C	0%	FD310 - 4000 A/W VSD	18 - 240	比利时

环保冷冻式干燥机 F330-6600 系列

型号	冷却方式		进口流量			压降			装机功率		冷却风量			冷却水量			接口尺寸				前置过滤器	后置过滤器	二合一前置过滤器	长度	宽度	高度	重量
Model	A / W		L/ S			bar			KW		m³/min			L / min			空气管路			冷却水	1um 0.1ppm	0.01um 0.01ppm	0.0009um	mm	mm	mm	Kg
F330A	风冷		330			0.15			2.6		75			N/A			G2.5			N/A	DD360	PD360	UD425+	1025	660	1119	175
F410A	风冷		410			0.15			3		75			N/A			G2.5			N/A	DD630F	PD630F	UD550+ F	1025	660	1119	180
F600A	风冷		600			0.15			5.3		150			N/A			DN100			N/A	DD630F	PD630F	UD550+ F	1133	1000	1550	325
F750A	风冷		750			0.15			5		150			N/A			DN100			N/A	DD970F	PD970F	UD850+ F	1133	1000	1550	350
F850A	风冷		850			0.15			6.3		150			N/A			DN100			N/A	DD970F	PD970F	UD850+ F	1133	1000	1550	350
F1000A	风冷		1000			0.16			9.2		250			N/A			DN150			N/A	DD970F	PD970F	UD1100+ F	1644	1000	1550	550
F1250A	风冷		1250			0.16			10		250			N/A			DN150			N/A	DD1260F	PD1260F	UD1400+ F	1644	1000	1550	600
F1670A	风冷		1670			0.16			14.4		300			N/A			DN150			N/A	DD1600F	PD1600F	UD1800+ F	2100	1150	1750	700
F330W	水冷		330			0.15			2.6		N/A			34			G 2.5			3/4”	DD360	PD360	UD425+	1025	660	1119	200
F410W	水冷		410			0.15			2.9		N/A			42			G 2.5			3/4"	DD630F	PD630F	UD550+ F	1025	660	1119	205
F600W	水冷		600			0.15			4.6		N/A			50			DN100			1”	DD630F	PD630F	UD550+ F	1133	1000	1550	325
F750W	水冷		750			0.15			4.2		N/A			65			DN100			1”	DD970F	PD970F	UD850+ F	1133	1000	1550	350
F850W	水冷		850			0.15			5.4		N/A			75			DN100			1”	DD970F	PD970F	UD850+ F	1133	1000	1550	350
F1000W	水冷		1000			0.16			7.9		N/A			85			DN150			1”	DD970F	PD970F	UD1100+ F	1644	1000	1550	550
F1250W	水冷		1250			0.16			8.8		N/A			110			DN150			1”	DD1260F	PD1260F	UD1400+ F	1644	1000	1550	600
F1670W	水冷		1670			0.16			8		N/A			140			DN150			DN40	DD1600F	PD1600F	UD1800+ F	2100	1150	1750	700
F2100W	水冷		2100			0.16			9.9		N/A			175			DN150			DN50	DD2200F	PD2200F	UD2200+F	2100	1150	1750	750
F2500W	水冷		2500			0.16			13.7		N/A			210			DN200			DN50	DD2400F	PD2400F	UD2200+F	2300	1150	1750	850
F3300W	水冷		3300			0.16			16.5		N/A			275			DN200			DN65	DD3600F	PD3600F	UD3000+ F	2300	1150	1750	950
F4170W	水冷		4170			0.16			29		N/A			350			DN250			DN65	DD4000+F	PD4000+F	UD4000+ F	2300	1650	1900	1700
F5000W	水冷		5000			0.16			30.3		N/A			420			DN250			DN65	DD5000+F	PD5000+F	UD5000+ F	2300	1650	1900	1900
F5800W	水冷		5800			0.16			35.6		N/A			535			DN300			DN80	DD6000+F	PD6000+F	UD6000+ F	3300	1650	1900	2100
F6600W	水冷		6600			0.16			41.8		N/A			585			DN300			DN80	DD7000+F	PD7000+F	UD7000+ F	3300	1650	1900	2300

F1670-6600 修正系数
进气压力		bar	2	3			4		5	6		7		8		9		10
进气压力		K1	0.53	0.64			0.75		0.85	0.91		1		1.02		1.04		1.07
进气温度		°C	25	30			35		40	45		50		55
进气温度		K2	1.55	1.46			1.22		1.00	0.82		0.67		0.55
环境温度		°C	25	30			35		40	45
环境温度		K3	1.16	1.11			1.05		1	0.90
压力露点		°C	5	7			10		13	15
压力露点		K4	0.60	0.84			1		1.30	1.50

F330-1250 修正系数
进气压力		bar	5		6			7		8			9		10
进气压力		K1	0.90		0.97			1.00		1.03			1.06		1.08
进气温度		°C	25		30			35		40			45		50		55
进气温度		K2	1.0		1.0			1.0		0.82			0.69		0.58		0.45
环境温度		°C	25		30			35		40			45
环境温度		K3	1.00		0.91			0.81		0.72			0.62
压力露点		°C	3		7			10
压力露点		K4	0.8		1.0			1.1

参考状态				标准							F
标准工况				环境温度/最大							38/45°C
				进口温度/最大							40/55°C
				工作压力/最大							7.0/10bar
标准配置				压力露点							3°C - 10°C
				电压							380/50/3
				电压							F330 F410 230V/50HZ
				排水阀							自动电子定时
				冷媒							R407C/R410A

选型举例：
压缩机出口100m³/ min，在下列工况下达到10度压力露点时的
实际需要的处理气量:
环境温度：35°C
进气温度：45°C
进气压力：8bar
实际需要处理气量 =100/K1/K2/K3/K4
实际需要处理气量 =100m³/ min/ 1.02 /0.82 /1.05 / 1 = 114m³/min
在保证PDP的前提下，需要选择F2100来满足实际工况需求。求。

环保冷冻式干燥机 FX17-21 A/W 系列

型号	冷却方式			进口流量		压降		制冷剂	装机功率		冷却水量	接口尺寸			前置过滤器		后置过滤器		二合一前置过滤器	长度	宽度	高度	重量
Model	A / W			m³/ min		bar		Kg	KW		L / min	空气管路		冷却水	1um 0.1ppm		0.01um 0.01ppm		0.0009um	mm	mm	mm	Kg
FX17 A	风冷			24		0.25		5	4.7		N/A	3”内螺纹		N/A	DD360		PD360		UD425+	1082	1020	1560	330
FX18 A	风冷			30		0.30		5	5.3		N/A	3”内螺纹		N/A	DD630F		PD630F		UD550+ F	1082	1020	1560	340
FX19 A	风冷			35		0.30		5.5	6.3		N/A	3”内螺纹		N/A	DD630F		PD630F		UD550+ F	1082	1020	1560	355
FX19.5 A	风冷			45		0.25		6.6	6.7		N/A	DN125		N/A	DD970F		PD970F		UD850+ F	1082	1020	1560	380
FX20 A	风冷			50		0.30		10.5	8.4		N/A	DN125		N/A	DD970F		PD970F		UD850+ F	2099	1020	1560	555
FX21 A	风冷			70		0.25		11.5	11.8		N/A	DN125		N/A	DD1260F		PD1260F		UD1100+ F	2099	1020	1560	605
FX17 W	水冷			24		0.25		5	3.9		45	3”内螺纹		3/4”	DD360		PD360		UD425+	1082	1020	1420	325
FX18 W	水冷			30		0.30		5	4.5		50	3”内螺纹		3/4”	DD630F		PD630F		UD550+ F	1082	1020	1420	335
FX19 W	水冷			35		0.30		5.5	5.6		55	3”内螺纹		3/4”	DD630F		PD630F		UD550+ F	1082	1020	1420	350
FX19.5 W	水冷			45		0.25		6.6	5.6		65	DN125		1”	DD970F		PD970F		UD850+ F	1082	1020	1420	380
FX20 W	水冷			50		0.30		10.5	6.8		75	DN125		1”	DD970F		PD970F		UD850+ F	2099	1020	1420	550
FX21 W	水冷			70		0.25		11.5	10.2		90	DN125		1”	DD1260F		PD1260F		UD1100+ F	2099	1020	1420	600

修正系数
进气压力			bar				6			7			8			10		11		12		13
进气压力			K1				0.97			1			1.03			1.07		1.09		1.11		1.12
进气温度			°C				25			30			35			40		45		50		55
进气温度			K2				1.4			1.4			1.2			1		0.8		0.7		0.6
环境温度			°C				25			30			35			38		40		45
环境温度			K3				1.25			1.20			1.08			1		0.95		0.8
压力露点			°C				3			7			10
压力露点			K4				0.67			0.81			1

参考状态		标准			FX17-19 FX20-21
标准工况		环境温度/最大			38/46°C
		进口温度/最大工作压力/最大			40/60°C
		工作压力/最大			7.0/14bar
标准配置		压力露点			3°C - 10°C
		电压			380/50/3
		排水阀冷媒			自动电子液位
		冷媒			R410A R404A

选型举例：
压缩机出口50m³/ min，在下列工况下达到10度
压力露点时的实际需要的处理气量:
环境温度：35°C
进气温度：40°C
进气压力：8bar
实际需要处理气量 =50/K1/K2/K3/K4
实际需要处理气量 =50m³/ min/1.03/1/1.08/1=45m³/ min
在保证PDP的前提下，需要选择FX19.5来满足实际工况需求。

高级冷冻式干燥机 FD310 - 4000 A/W VSD系列

型号		冷却方式		进口流量		压降		制冷剂		装机功率		冷却水量		接口尺寸		前置过滤器	后置过滤器	二合一前置过滤器	长度	宽度	高度	重量
Model		A/W		m³/min		bar		Kg		KW		L/min		空气管路	冷却水	1um 0.1ppm	0.01um 0.01ppm	0.0009um	mm	mm	mm	Kg
FD310A		风冷		19		0.23		R410a		2.8~2.9		N/A		G3	N/A	DD360	PD360	UD425+	986	850	1190	198
FD410A		风冷		25		0.21		R410a		3.0~4.8		N/A		G3	N/A	DD630F	PD630F	UD550+ F	986	850	1375	220
FD510A		风冷		31		0.20		R410a		4.5~6.9		N/A		G3	N/A	DD630F	PD630F	UD550+ F	1250	850	1375	260
FD610A		风冷		37		0.17		R410a		4.8		N/A		DIN100	N/A	DD630F	PD630F	UD550+ F	1040	1060	1580	320
FD760A		风冷		46		0.17		R410a		5.3		N/A		DIN100	N/A	DD970F	PD970F	UD850+ F	1245	1060	1580	380
FD760A VSD		风冷		46		0.17		R410a		5.3		N/A		DIN100	N/A	DD970F	PD970F	UD850+ F	1245	1060	1580	380
FD870A		风冷		52		0.14		R410a		6.6		N/A		DIN150	N/A	DD970F	PD970F	UD850+ F	1245	1060	1580	400
FD870A VSD		风冷		52		0.14		R410a		5.8		N/A		DIN150	N/A	DD970F	PD970F	UD850+ F	1245	1060	1580	400
FD1010A		风冷		61		0.17		R410a		7.4		N/A		DIN150	N/A	DD970F	PD970F	UD1100+ F	1580	1060	1580	460
FD1010A VSD		风冷		61		0.17		R410a		6.6		N/A		DIN150	N/A	DD970F	PD970F	UD1100+ F	1580	1060	1580	460
FD1250+A		风冷		75		0.18		R410a		8.0		N/A		DIN150	N/A	DD1260F	PD1260F	UD1400+ F	1474	1579	2295	850
FD1250+A VSD		风冷		75		0.18		R410a		5.5		N/A		DIN150	N/A	DD1260F	PD1260F	UD1400+ F	1474	1579	2295	850
FD1500+A		风冷		84		0.18		R410a		7.7		N/A		DIN150	N/A	DD1600F	PD1600F	UD1400+ F	1474	1579	2295	880
FD1500+A VSD		风冷		84		0.18		R410a		7.4		N/A		DIN150	N/A	DD1600F	PD1600F	UD1400+ F	1474	1579	2295	880
FD1750+A		风冷		96		0.15		R410a		10.5		N/A		DIN150	N/A	DD1600F	PD1600F	UD1800+ F	1474	1579	2295	920
FD1750+A VSD		风冷		96		0.15		R410a		8.4		N/A		DIN150	N/A	DD1600F	PD1600F	UD1800+ F	1474	1579	2295	920
FD2000+A		风冷		120		0.19		R410a		10.5		N/A		DIN150	N/A	DD2200F	PD2200F	UD2200+F	1474	1579	2295	965
FD2000+A VSD		风冷		120		0.19		R410a		8.8		N/A		DIN150	N/A	DD2200F	PD2200F	UD2200+F	1474	1579	2295	965
FD2400+A VSD		风冷		120		0.19		R410a		11.0		N/A		DIN150	N/A	DD2200F	PD2200F	UD2200+F	1474	1579	2295	990
FD310W		水冷		19		0.23		R410a		2.0		0.2		G3	G3	DD360	PD360	UD425+	986	850	1190	180
FD410W		水冷		25		0.21		R410a		2.4		0.2		G3	3/4"	DD630F	PD630F	UD550+ F	1250	850	1375	240
FD510W		水冷		31		0.20		R410a		4.1		0.3		G3	3/4"	DD630F	PD630F	UD550+ F	1250	850	1375	260
FD610W		水冷		37		0.17		R410a		3.1		0.4		DIN100	1 1/4"	DD630F	PD630F	UD550+ F	1245	1060	1580	250
FD760W		水冷		46		0.17		R410a		3.6		0.5		DIN100	1 1/4"	DD970F	PD970F	UD850+ F	1245	1060	1580	360
FD760W VSD		水冷		46		0.09		R410a		3.3		0.5		DIN100	1 1/4"	DD970F	PD970F	UD850+ F	1580	1060	1580	410
FD870W		水冷		52		0.14		R410a		4.5		0.8		DIN150	1 1/4"	DD970F	PD970F	UD850+ F	1245	1060	1580	370
FD870W VSD		水冷		52		0.12		R410a		4.2		0.8		DIN150	1 1/4"	DD970F	PD970F	UD850+ F	1580	1060	1580	410
FD1010W		水冷		61		0.17		R410a		5.1		0.8		DIN150	1 1/4"	DD970F	PD970F	UD1100+ F	1245	1060	1580	380
FD1010W VSD		水冷		61		0.17		R410a		5.6		0.8		DIN150	1 1/4"	DD970F	PD970F	UD1100+ F	1580	1060	1580	410
FD1250+W		水冷		75		0.18		R410a		5.3		0.9		DIN150	1"	DD1260F	PD1260F	UD1400+ F	1474	1579	1725	800
FD1250+W VSD		水冷		75		0.18		R410a		4.4		0.9		DIN150	1"	DD1260F	PD1260F	UD1400+ F	1474	1579	1725	800
FD1500+W		水冷		84		0.18		R410a		5.8		1.1		DIN150	1"	DD1600F	PD1600F	UD1400+ F	1474	1579	1725	815
FD1500+ W VSD		水冷		84		0.18		R410a		5.1		1.1		DIN150	1"	DD1600F	PD1600F	UD1400+ F	1474	1579	1725	815
FD1750+W		水冷		96		0.15		R410a		6.4		1.3		DIN150	1"	DD1600F	PD1600F	UD1800+ F	1474	1579	1725	855
FD1750+ W VSD		水冷		96		0.15		R410a		6.1		1.3		DIN150	1"	DD1600F	PD1600F	UD1800+ F	1474	1579	1725	855
FD2000+W		水冷		120		0.19		R410a		8.7		1.6		DIN150	2"	DD2200F	PD2200F	UD2200+F	1474	1579	1725	865
FD2000+ W VSD		水冷		120		0.19		R410a		6.7		1.6		DIN150	2"	DD2200F	PD2200F	UD2200+F	1474	1579	1725	865
FD2400+ W VSD		水冷		144		0.27		R410a		8.2		1.8		DIN150	2"	DD2400F	PD2400F	UD3000+ F	1474	1579	1725	870
FD4000 W VSD		水冷		240		0.22		R410a		13.2		2.2		DIN250	2"	DD4000F	PD4000F	UD4000+ F	2200	2300	1910	2010

参考状态		标准				FD310-1010 FD1250-4000
标准工况		环境温度/最大				25/50°C
		进口温度/最大				35/50°C
		工作压力/最大				7.0/14bar 7.0/13bar
标准配置		压力露点				3°C
		电压				400/50/3
		排水阀				自动电子
		控制				遥控起/停和状态反馈
		冷媒				R410A

修正系数
进气压力	bar		6	7	8		10		11		12	13
进气压力	K1		0.96	1.00	1.05		1.08		1.10		1.15	1.20
进气温度	°C		25	30	35		40		45		50	55
进气温度	K2		1.57	1.24	1.00		0.82		0.69		0.58	0.45
环境温度	°C		25	30	35		40		45
环境温度	K3		1.15	1.10	1.00		0.90		0.80
压力露点	°C		3	7	10
压力露点	K4		0.8	0.9	1.0

选型举例：
压缩机出口20m³/min，在下列工况下达到10度压力露点
时的实际需要的处理气量:
环境温度：35°C
进气温度：40°C
进气压力：8bar
实际需要处理气量 = 20 / K1 / K2 / K3 / K4
实际需要处理气量 =20m³/ min/1.05/0.82/1.0/1.0=23m³/min
在保证PDP 的前提下，需要选择FD410来满足实际工况要求。
